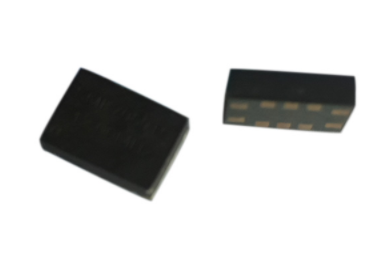

采購貼片晶振時這些必須要注意?主要注意的包括了頻率精度、頻率穩定性、頻率老化、輸出、作業電壓、啟動時刻、作業頻率晶振的頻率規模通常在1到70MHz之間。

1、頻率精度

頻率精度也稱頻率容限，該目標衡量晶振實踐頻率于使用請求頻率值間的挨近程度。其常用的表度方法是于特定頻率比較的偏移百分比或百萬分之幾。例如，對一款精度±100ppm的10MHz晶振來說，其實踐頻率在10MHz±1000Hz之間

2、頻率穩定性

該目標測量在一個特定溫度規模(如：0°C到70°C以及-40°C到85°C)內，實踐頻率與標稱頻率的違背程度。穩定性也以ppm給出，依據晶振品種的不一樣，該目標從10到1000ppm改動很大。

3、頻率老化

指的是頻率隨時刻長期消逝而產生的改動，通常以周、月或年核算。它于溫度、電壓及其它條件無關。在晶振上電使用的開始幾周內，將發作首要的頻率改動。該值可在5到10ppm間。在開始這段時刻后，老化導致的頻率改動速率將趨緩至幾ppm。

4、輸出

輸出大多是脈沖或邏輯電平，但也有正弦波和嵌位正弦波輸出。一些多見的數字輸出包括：TTL、HCMOS、ECL、PECL、CML和LVDS。

5、作業電壓

許多晶振作業在5V直流。但新商品可作業在1.8、2.5和3.3V。

6、啟動時刻

該標準衡量的是體系上電后到輸出穩守時所需的時刻。在一些器材內，有一個控制晶振輸出開/閉的使能腳。

7、作業頻率晶振的頻率規模通常在1到70MHz之間。

晶體的物理厚度約束其頻率上限。歸功于類似反向臺面(invertedMesa)等制作技能的開展，晶體的頻率上限已從前些年的30MHz提升到200MHz。作業頻率通常按作業溫度25°C時給出?？衫梅侯l晶體完成200MHz以上輸出頻率的更高頻率晶振。

別的，帶內置PLL頻率倍增器的晶振可提供1GHz以上的頻率。當需求UHF和微波頻率時，聲表波(SAW)振蕩器是種挑選。
